轻油贯流蒸汽锅炉
轻油贯流蒸汽锅炉
轻油贯流蒸汽锅炉
轻油贯流蒸汽锅炉
轻油贯流蒸汽锅炉
轻油贯流蒸汽锅炉
轻油贯流蒸汽锅炉
轻油贯流蒸汽锅炉

轻油贯流蒸汽锅炉

产品介绍:四通锅炉的轻油贯流蒸汽锅炉由锅炉本体(上集箱,下集箱,水管)、汽水分离器、水泵、燃烧机等部件组成,结构布置较为精准。考虑到贯流锅炉水容量较小,锅炉启动速度快,四通技术人员经过巧妙的技术构思,将锅炉燃烧器设置于锅炉顶部,更加便于日常维护。

额定蒸发量
0.1-4t/h
热效率
≥99%
应用范围
化学、塑料、橡胶、建业、林业、混泥土蒸养、板材加工、医药工业蒸馏等
适用燃料
轻质柴油
点击询价 15893666099

产品介绍>>

        轻油贯流蒸汽锅炉由锅炉本体(上集箱,下集箱,水管)、汽水分离器、水泵、燃烧机等部件组成,水管通常布置成内外两圈,管子与管子紧密相排或用纵鳍片相连,使受热面布置紧凑,水管采用了两端管口缩颈工艺,然后再将水管与上、下集箱焊接相连,水管的焊接和T型环缝的焊接采用二氧化碳全自动焊或半自动焊,大大减小了焊接应力,并保证了良好的焊缝外观成型。根据锅炉容量的大小,在局部区域增加了纵鳍片的布置,内圈水管靠炉膛侧的半周为辐射受热面,内圈管另外半周及外圈管靠炉膛侧的半周为对流受热面,锅炉水管布置成W型燃烧气体流程,这一设计大幅度增加了传热面积。拥有新型专利证书,实用新型名称:贯流式蒸汽锅炉;专利号:ZL 2017 3 0251943.6

  轻油贯流蒸汽锅炉广泛用于洗涤熨烫行业的干洗机、水洗机、卧式水洗机、脱水机、洗脱两用机、洗衣房、干洗房、烘干房、干洗店、水洗机、大型洗衣机、蒸汽烘干机、干洗杀菌等;食品行业的食品厂、饮料厂、肉制品厂、酿酒厂、面包房、烘培机、洗碗机、牛奶高温消毒、乳化机、乳化锅、化糖锅等;生物设备行业的酵罐、发酵罐消毒、发酵罐空消、卧式发酵罐、啤酒发酵罐、反应釜等;以及化工行业、包装行业、制药行业、大棚养殖等。

性能优势>>

高质量、高品质

全自动焊接,制造过程中严格控制制造质量,执行严格的质量管理体系,制造厂要出合格的高质量产品

3分钟获得足压蒸汽

1—3分钟快速产生蒸汽,因为水容量少,蓄能少,锅炉压力随负荷变化大,锅炉热效率高

网络终端监控

网络终端监控系统,可连接远程控制中心。可同时监控多台锅炉运转并记录,并可打印日报表及月报表

符合环保标准

独特的消音设计,使全套设备运行噪音低

热效率高

燃烧气体高速流动在水管群间,热对流佳,热吸收快,传热效果佳,燃烧效率高达92%-96%

结构紧凑

锅炉采用立式贯流结构,外观优美,占地面积小,可实现多台并联使用

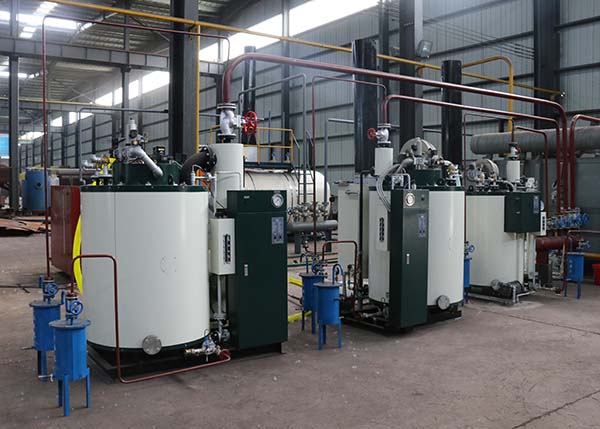

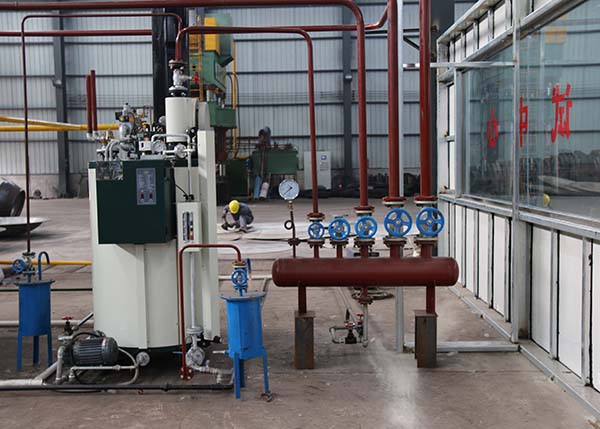

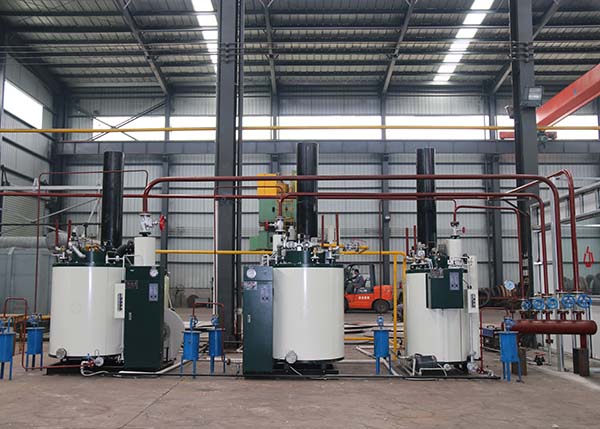

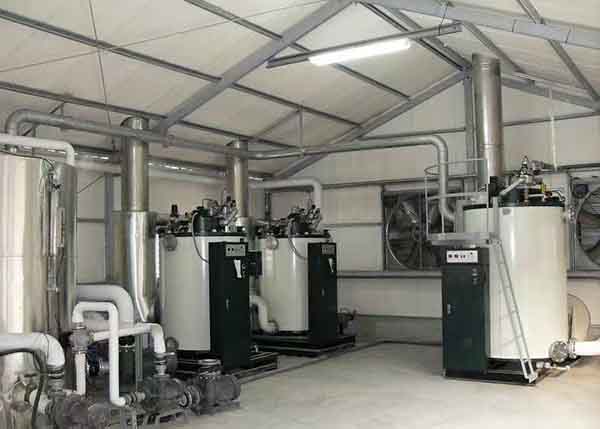

实力展示>>

运行系统>>

技术参数>>



型号 LSS0.1-0.7-Q LSS0.3-0.7-Q LSS0.5-0.7-Q LSS0.75-1.0-Q
额定蒸发量(Kg/h) 100 300 500 750
工作压力(MPa) 0.7 0.7 0.7 1.0
锅炉受热面积(㎡) 2.8 5.7 8.21 10.77
锅炉容量(L) 52 134 190 206
锅炉热效率(%) 92—98 92—98 92—98 92—98
节能器(L) - 5.4 6.6 7.8
燃料消耗量(kg/h) 6.5 18.7 31.2 46.7
锅炉总耗电率(kw) 1.0 1.35 2.45 3.2
燃油入口管径(mm) 20 25 40 40
给水入口管径(mm) 15 20 25 25
蒸汽出口管径(mm) 20 25 32 40
排污口径(mm) 25 25 25 25
安全阀口径(mm) 20 20 25 25
自动排放管径(mm) - - - -
锅炉重量(Kg) 366 900 1320 1630

锅炉尺寸

长、宽、高

(mm)

1020

711

1550

1500

1150

1900

1750

1250

2300

1900

1120

2230



型号 LSS1-1.0-Q LSS2-1.0-Q LSS3-1.0-Q LSS4-1.0-Q
额定蒸发量(Kg/h) 1000 2000 3000 4000
工作压力(Kgf/㎡) 1.0 1.0 1.0 1.0
锅炉受热面积(㎡) 12.58 15.86 21.84 31.3
锅炉容量(L) 256 490 610 800
锅炉热效率(%) 92—98 92—98 92—98 92—98
节能器(L) 9 11.5 35 45
燃料消耗量(kg/h) 62.3 124.6 186.9 249.2
锅炉总耗电率(kw) 3.9 11.4 19.3 22.8
燃油入口管径(mm) 40 50 65 65
给水入口管径(mm) 25 40 40 40
蒸汽出口管径(mm) 50 65 80 100
排污口径(mm) 25 25 25 25
安全阀口径(mm) 32 25-32 40 40
自动排放管径(mm) 10 10 15 15
锅炉重量(Kg) 2050 2990 3345 3985

锅炉尺寸

长、宽、高

(mm)

2000

2200

2500

2200

2200

2500

2400

2370

2600

2400

2370

3350


备注:
1. 上述所有值,是以天然气(LNG)低位发热值8,400kcal/Nm³、城市煤气(CG)低位发热值4,000kcal/Nm³、焦炉煤气低位发热值4,200kcal/Nm³、柴油低位发热值10,200kcal/kg、甲醇低位发热值4650kcal/kg为标准计算。
2. 根据用户需求,我公司可以提供其他特殊型号的锅炉。
