WNS型燃油/燃气蒸汽锅炉
WNS型燃油/燃气蒸汽锅炉
WNS型燃油/燃气蒸汽锅炉
WNS型燃油/燃气蒸汽锅炉
WNS型燃油/燃气蒸汽锅炉
WNS型燃油/燃气蒸汽锅炉
WNS型燃油/燃气蒸汽锅炉
WNS型燃油/燃气蒸汽锅炉

WNS型燃油/燃气蒸汽锅炉

产品简介:WNS型燃油/气蒸汽锅炉为卧式快装内燃三回程火管锅炉,是四通锅炉系列化成熟产品,配置优化,各项技术指标均达到先进水平。WNS型燃油/气蒸汽锅炉配备技术性能良好的工业燃烧器;采用活动的前后烟箱盖,锅炉检修方便。

额定蒸发量
0.5-20t/h
热效率
≥95%
应用范围
化学、塑料、橡胶、建业、林业、混泥土蒸养、板材加工、医药工业蒸馏等
适用燃料
天然气,液化天然气,液化石油气,重油,甲醇,沼气,轻质柴油
点击询价 15893666099

产品介绍>>

      WNS型燃油/气蒸汽锅炉为卧式快装内燃三回程火管锅。采用偏置炉胆湿背式结构,高温烟气依次冲刷第二及第三回程烟管,然后由后烟室经烟囱排入大气。该锅炉热力充足:锅炉受热面积按照高标准设计配置,充分吸收有效热量,排烟温度低,热损失小,保证出力足,效率高。锅炉装有活动的前后烟箱盖,使锅炉检修方便。

  WNS型燃油/气蒸汽锅炉配置技术性能良好的工业燃烧器,采用了燃烧自动比例调节,给水自动调节,程序启停,全自动运行等先进技术,并具有高低水位报警和低水位、超高汽压、熄火等自动保护功能。该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。拥有新型专利证书,实用新型名称:一种卧式燃油蒸汽锅炉;专利号:ZL 2014 2 0504448.2

        WNS型燃油/气蒸汽锅炉适用于化工行业:肥料厂、炼油厂、饮料厂、涂装厂、塑料厂、玻璃厂、硫酸厂等,制造行业:造纸厂、纺织厂、制奶厂、造酒厂、 食品厂、食品菌坊、制鞋厂、陶瓷厂、家具厂、轮胎厂、凉席厂、卷烟厂、筷子厂、印刷厂、胶带厂、泡沫厂、五金厂、地板厂、橱柜厂、木门厂、电池厂、盐厂、茶叶厂、仪器厂等,建筑行业:路桥保养、混泥土蒸养、加气砖蒸压等,以及农产品加工、医药生产、防火材料生产等行业均可以使用。



性能优势>>

大直径波纹炉胆

锅炉燃烧室有大直径全波纹炉胆组成,燃烧空间大,燃料燃烧完全,有效吸收热膨胀,辐射受热面大

全对接焊技术

全湿背回燃室,回燃室与后管板扳边对接,锅炉全对接焊,应力低,质量可靠

蒸汽品质高

锅壳直径大,水容量大,对负荷变化适应能力强,出力稳定

安全降水时间足

锅炉的燃烧室低位布置,水位确定符合国家规程,具有充足的安全的降水空间,保证锅炉的运行安全

前后烟箱密封技术

烟箱采用双开式烟箱门,开启方便,多级密封,密封材质特制,压缩性好,完全隔阻烟气的泄露,可重复使用

安全保护系统

锅炉后面板上设有防爆装置、自动复位、水位设置多重控制保护,以及超烟温保护,确保锅炉运行的安全

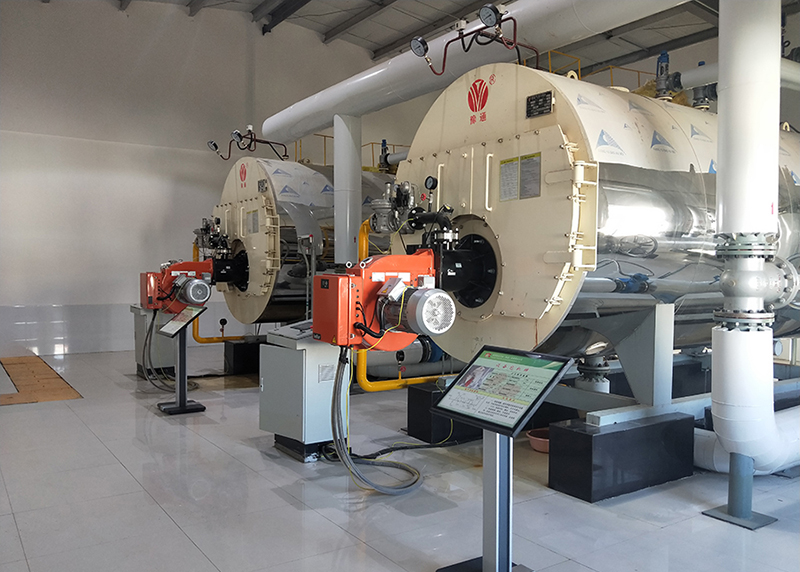

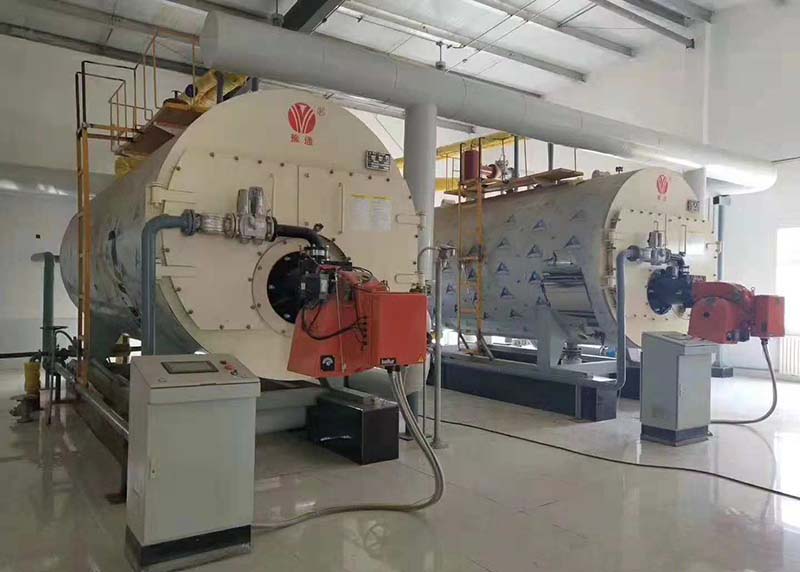

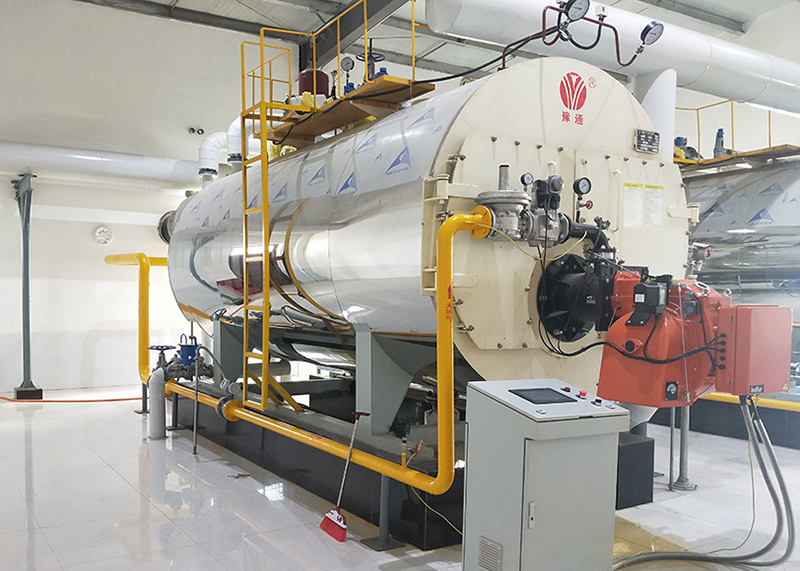

实力展示>>

运行系统>>

技术参数>>

型号 WNS0.5-1.25-Y、Q WNS1-1.25-Y、Q  WNS1.5-1.25-Y、Q  WNS2-1.25-Y、Q  WNS4-1.25-Y、Q  WNS6-1.25-Y、Q WNS8-1.25-Y、Q WNS15-1.25-Y、Q  WNS20-1.25-Y、Q
额定蒸发量(T/H)   0.5 1 1.5 2 4 6 8 15 20
 额定蒸汽压力(Mpa) 1.25 1.25 1.25 1.25 1.25  1.25 1.25  1.25  1.25
 额定蒸汽温度(℃) 194  194  194  194  194 194 194  194 194
 额定进水温度(℃)  20 20  20  20  20  20 20 20 20
 本体受热面(M2 12.964 28.6 34.7  57.63 107.16 197.61  291.33  427.15 517.2
冷凝器(M2)   10.56  21.12
 计算排烟温度(℃)  155.93 156.43  144.9  164.7 158.27 156.71  100  133.2  140.93
设计效率(%)   92.5 90.63 92.91 90.4 90.6  90.8 94.2  93.47 93.12
设计环境温度(℃)  20 20  20 20 20  20 20 20  20
设计排污率(%)   5 5  5 5  5  5 5  5 5
锅炉净重(T)  3.47 6.8 6.97 8.5 11.6 16.6 21.5 24.3 50
锅炉水容量(T)   1.83 3.6  2.6  4.9  9.3  12.1  15.3  40  30
燃料消耗量(NM3/H)   41.34  85.6  123.47  172.8 321.2  498 631.5  1094.5  1598.5

 锅炉尺寸

长、宽、高

(mm)

2610

1200

1616

4100

2200

2200

4130

1900

2160

4450

2800

2120

4800

3100

3050

5400

3100

3320

6750

2480

3410

7420

3340

3510

7965

3730

3960



备注:
1. 上述所有值,是以天然气(LNG)低位发热值8,400kcal/Nm³、城市煤气(CG)低位发热值4,000kcal/Nm³、焦炉煤气低位发热值4,200kcal/Nm³、柴油低位发热值10,200kcal/kg、甲醇低位发热值4650kcal/kg为标准计算。
2. 根据用户需求,我公司可以提供其他特殊型号的锅炉。
